YCM8C Aptomat Cầu dao khối MCCB

General

YCM8C Aptomat Cầu dao khối MCCB phù hợp với mạng lưới phân phối có AC 50Hz hoặc 60Hz, điện áp cách điện định mức 1000V, điện áp định mức 400V trở xuống và dòng điện định mức 1000A.

Trong trường hợp bình thường, có thể sử dụng cầu dao để điều khiển bật-tắt không thường xuyên đường dây và khởi động không thường xuyên của hệ thống.

Tiêu chuẩn: IEC60947-2; IEC60947-1

Operating Conditions

1. Extreme temperature range for storage and transportation: -10°C to 85°C;

2. Operating range: -10°C to 75°C;

3. Reference temperature: 55°C;

4. Atmospheric conditions: The maximum temperature is 75 ℃ and the maximum relative humidity is 95%;

5. External  magnetic  fields  at  the  installation  site  must  not  exceed  5  times  the strength of the earth's magnetic field, and the product should be kept away from strong  electromagnetic  interference  (such  as  high-power  motors  or  inverters). There should be no explosive or corrosive gases, no exposure to rain or snow, and the environment should be dry and well-ventilated;

6. Pollution level: level 3; installation category: category III.

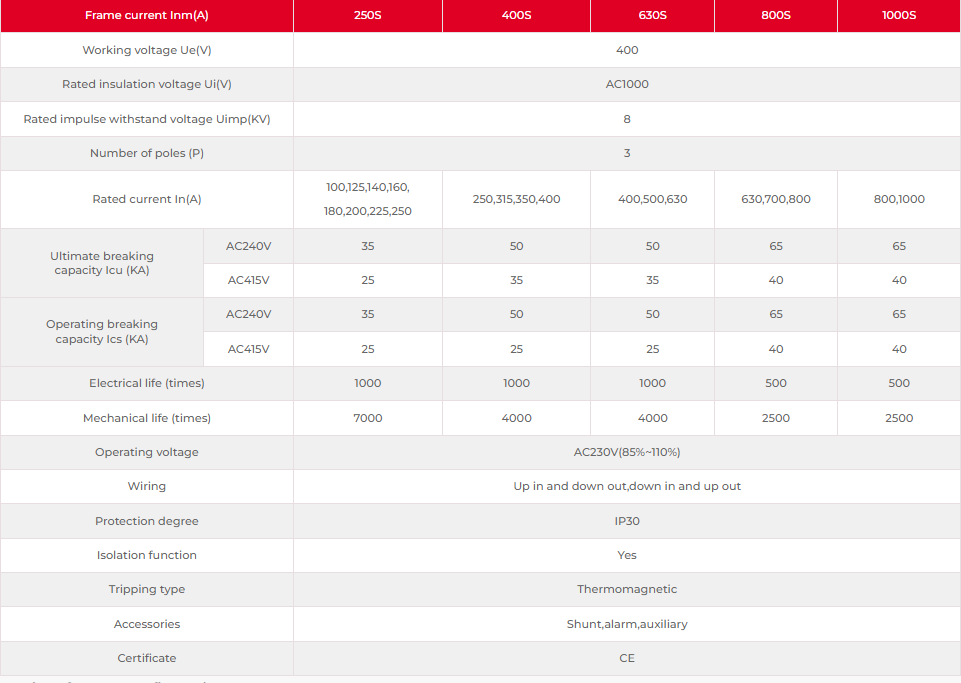

Technical data

Product feature configuration

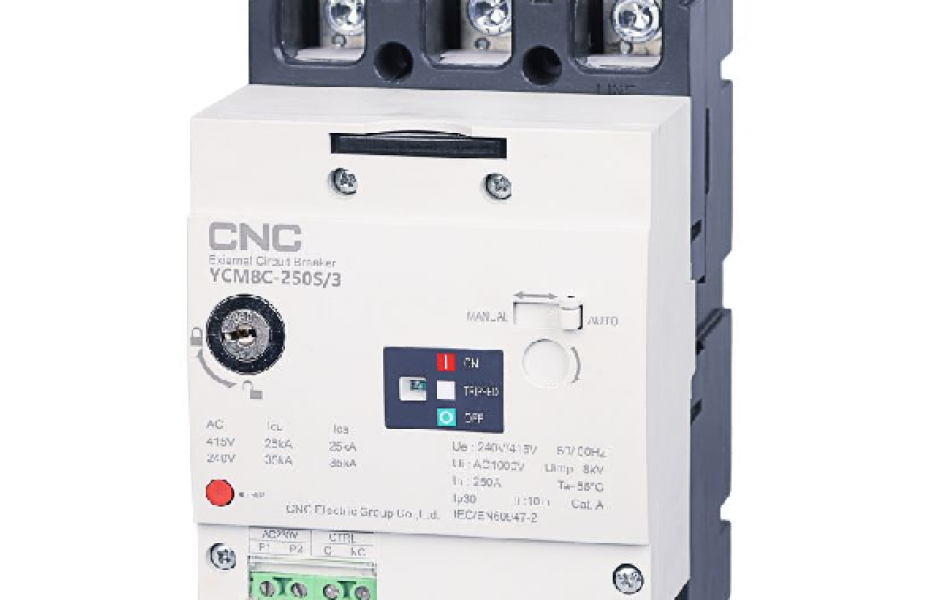

The operation interface of the electric operating mechanism is shown in Figure 1

1. Circuit breaker status indication window

2. Mechanism lock

3. Tripping button

4. Power and control wiring ports

5. Manual and automatic switching of cover plates

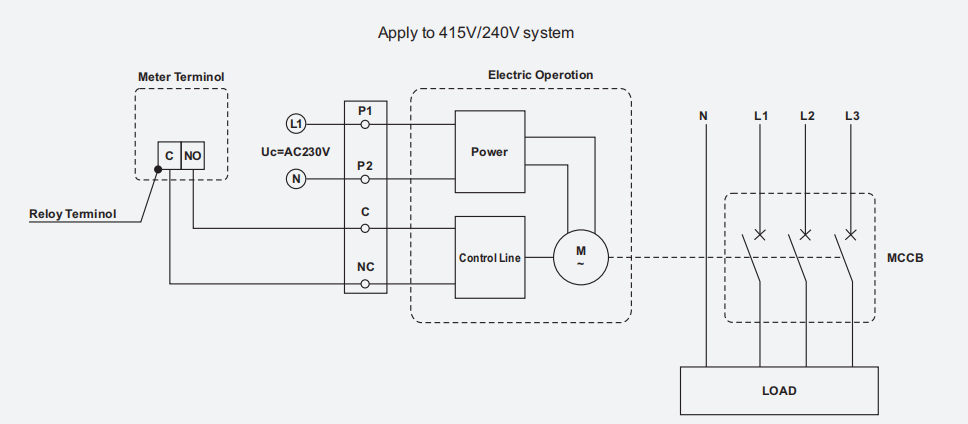

 Electrical control schematic

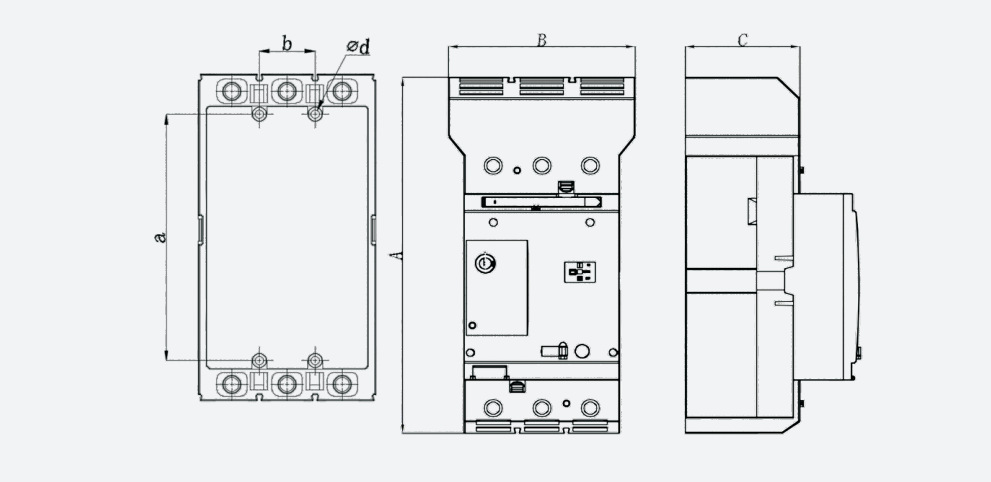

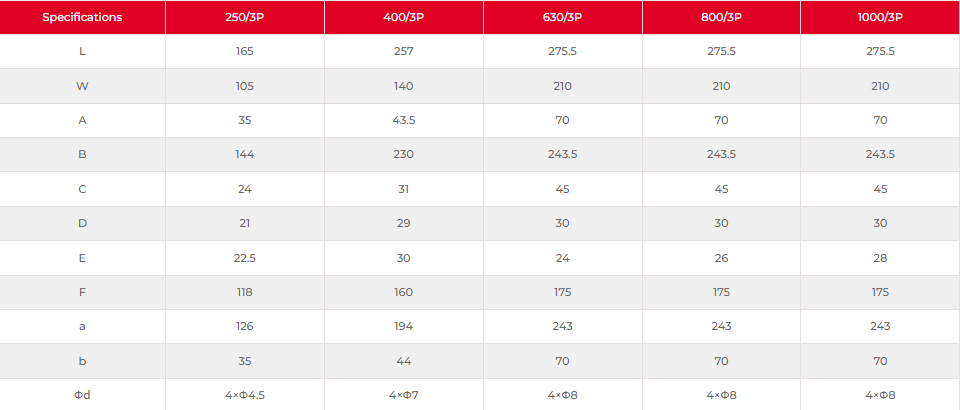

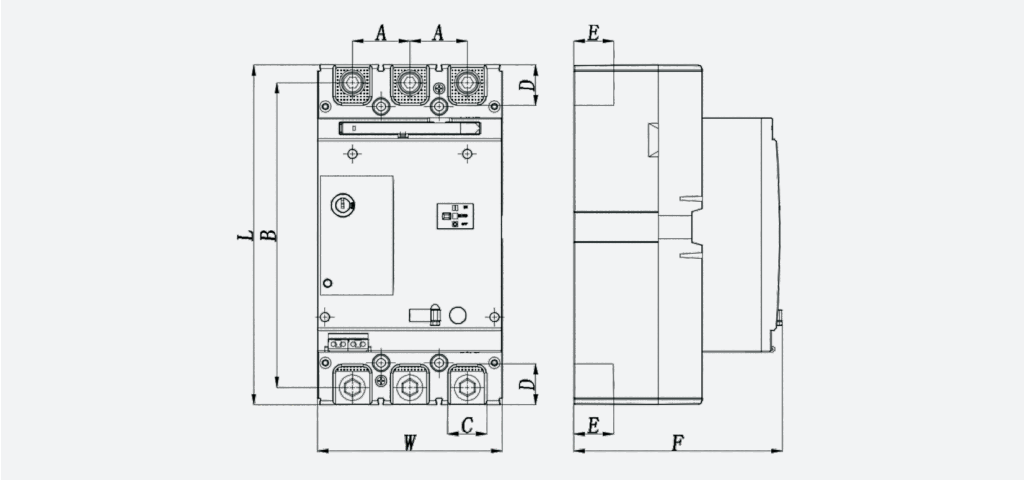

Overall and mounting dimensions

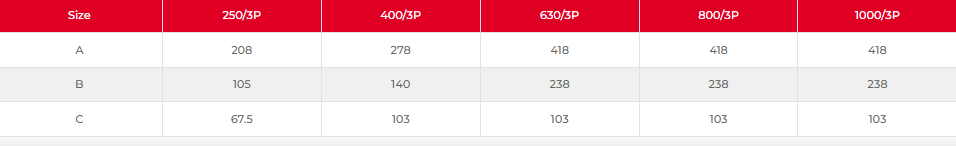

Dimensions with protective cover
