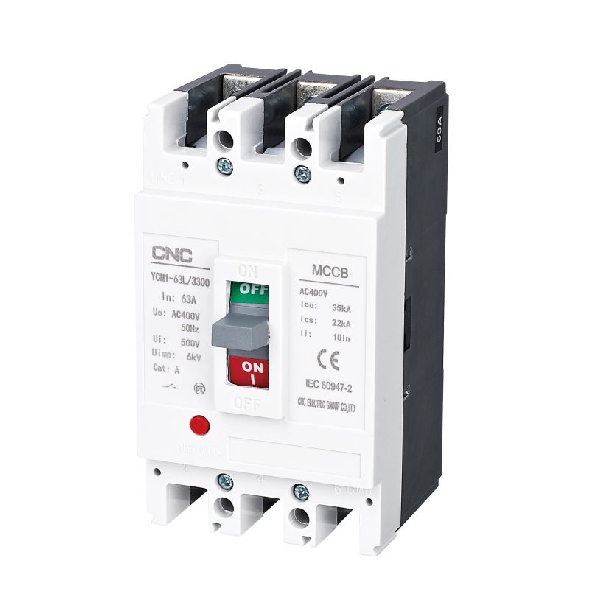

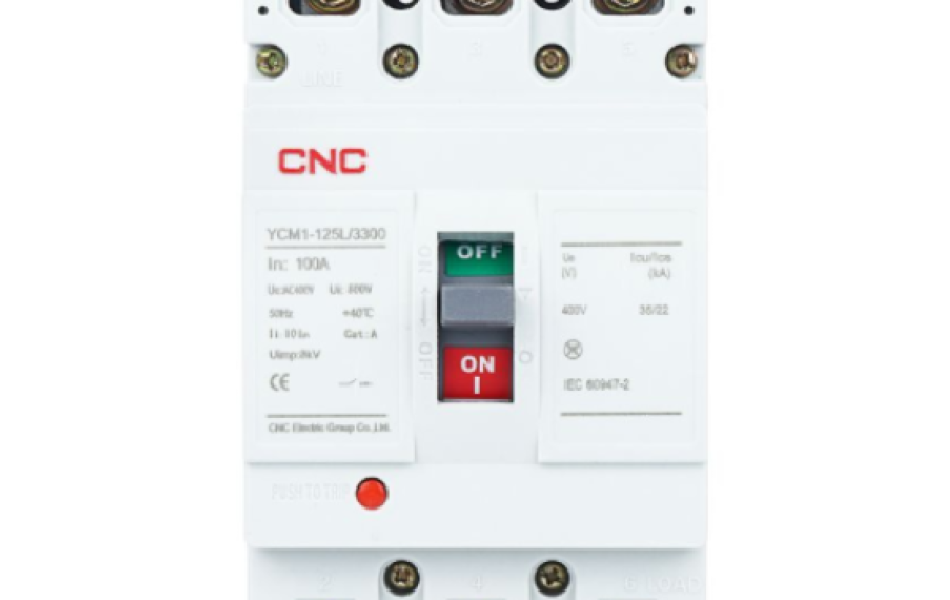

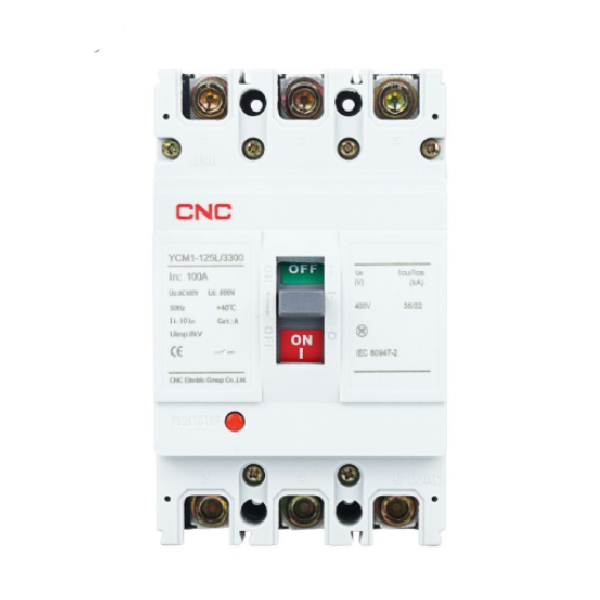

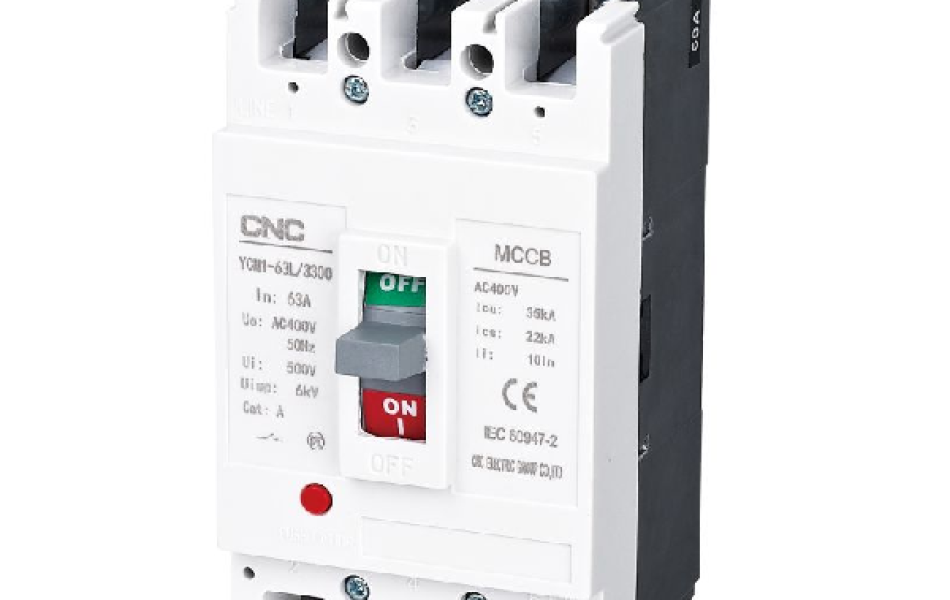

YCM1 Thiết bị đóng cắt MCCB Cầu dao tự động

YCM1 Thiết bị đóng cắt MCCB (Cầu dao tự động MCCB) áp dụng công nghệ sản xuất và thiết kế tiên tiến quốc tế, có thể chia thành loại L (loại tiêu chuẩn), loại M (loại cao hơn) theo khả năng cắt ngắn mạch tối đa định mức (Icu). Với các tính năng nhỏ gọn, khả năng cắt cao, khoảng cách hồ quang ngắn, chống rung, máy cắt mạch được sử dụng phổ biến trên các sản phẩm trên đất liền và trên biển, được áp dụng cho mạng lưới phân phối điện AC 50Hz, điện áp cách điện định mức 800V (YCM1-63 đến 500V), điện áp làm việc định mức 690V (YCM1-63 đến 400V) trở xuống, dòng điện định mức lên đến 1600A. Nó có thể được sử dụng để phân phối điện và bảo vệ thiết bị điện chống quá tải, ngắn mạch, điện áp thấp, v.v. Nó cũng có tác dụng bảo vệ khi động cơ khởi động không thường xuyên và bảo vệ chống quá tải, ngắn mạch và thiếu điện áp. Trong loạt sản phẩm, khung từ 63-630A ba cực cũng đi kèm với một nắp trong suốt, thuận tiện cho khách hàng quan sát hoạt động của sản phẩm.

Được lắp theo chiều dọc hoặc chiều ngang.

Tiêu chuẩn: IEC60947-2.

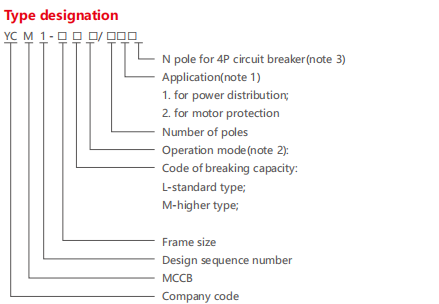

1.Blank for power distribution,2 for motor protection

2.Blank for direct operation with handle, Z for operation with rotary handle, P for

motor-driven operation.

3.There are 2 types of N-pole for 4P breaker:

A:Without current release components, N-Pole is always at making status(not

breakers);

B:Without current release components, N-Pole is made with the other three poles.

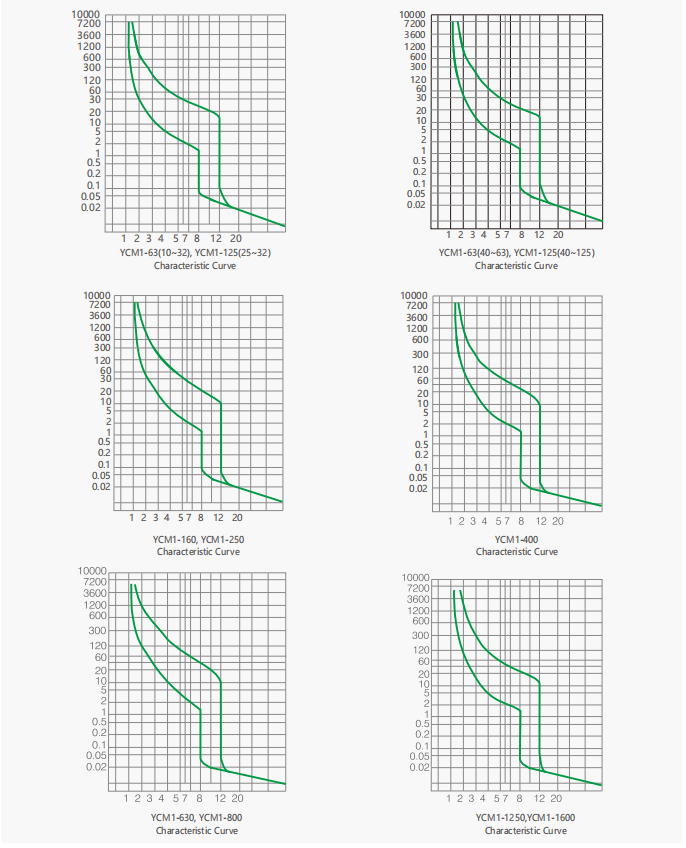

Curve

Operating conditions

1.Temperature: -5℃~+40℃; the average value within 24h shall not exceed +35℃. For the circuit breaker with thermo-magnetic

release, +40℃ is set to be the standard temperature for ratings. For temperature not between -5℃~+40℃, please contact us for

temperature compensation correction;

2.Altitude: not exceed 2000m (Please contact with us for reduction coefficient if altitude at the mounted site exceed 2000m)

3.Pollution grade: Grade 3;

4.Air conditions:

At mounting site, relative humidity not exceed 50% at the max temperature of +40℃, higher relative humidity is allowable under

lower temperature. For example, RH could be 90% at +20℃. Special measures should be taken when dew occurs.
