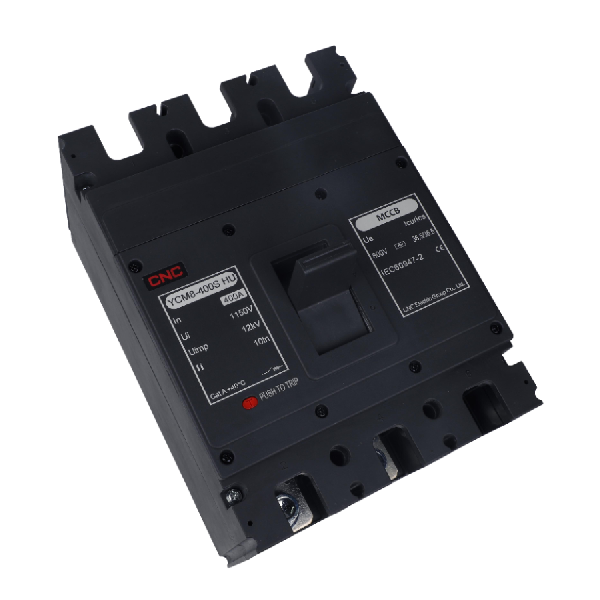

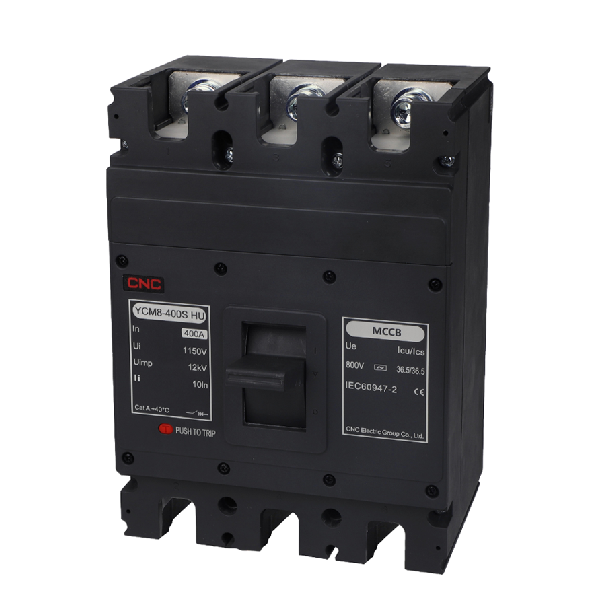

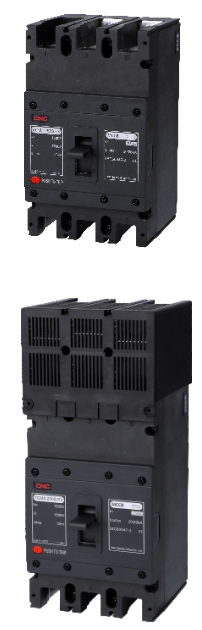

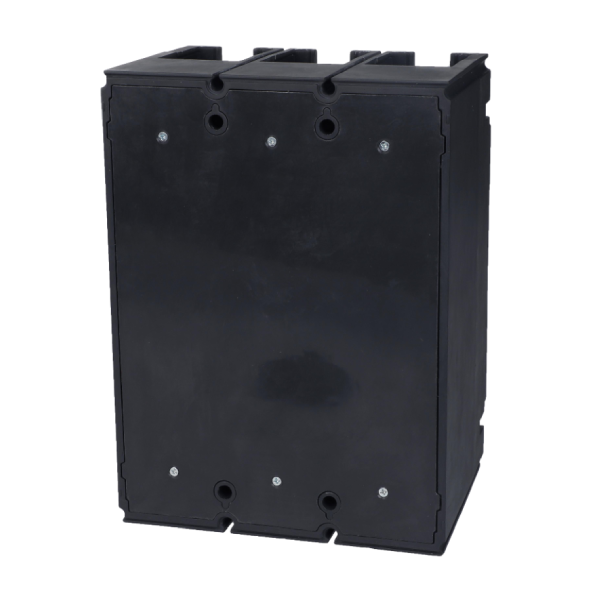

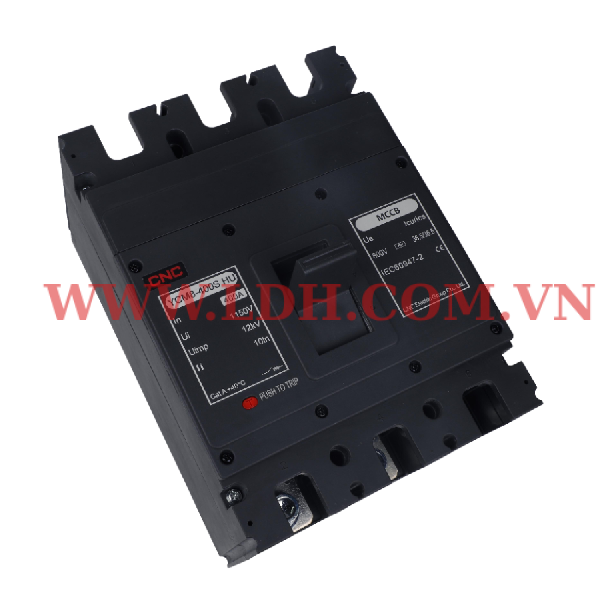

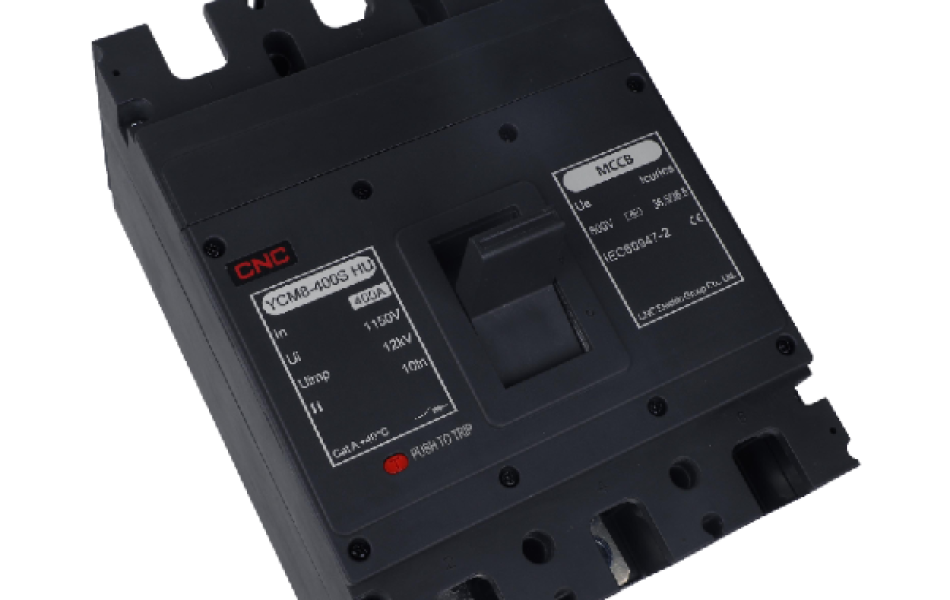

YCM8-HU Photovoltaic AC MCCB

General

YCM8-HU Aptomat Cầu dao khối Quang Điện MCCB phù hợp với mạch lưới AC có điện áp định mức lên đến AC1140V và dòng điện định mức 800A.

YCM8-HU Aptomat Cầu dao khối Quang Điện MCCB có chức năng bảo vệ quá tải trễ thời gian dài và bảo vệ tức thời ngắn mạch, được sử dụng để phân phối năng lượng điện và bảo vệ đường dây và thiết bị cung cấp điện khỏi quá tải, ngắn mạch và các lỗi khác.

Features

Ultra-wide breaking capacity:

rated working voltage up to AC1140V and rated current up to 800A. Under AC800V working conditions, Icu=Ics=36.5KA, ensuring reliable short-circuit protection.



Ultra-long arc-extinguishing chamber: the arc-extinguishing chamber has been improved as a whole, with more arc extinguishing plates, greatly improving the product's breaking characteristics.



Application of narrow-slot arc-extinguishing technology:advanced current-limiting and narrow-slot arc-extinguishing technology is applied,which enables the high voltage and high short-circuit current to be cut off very quickly, facilitating the extinguishing of the arc in the shortest possible time, effectively limiting the energy and current peak, and greatly reducing damage to cables and equipment caused by short-circuit currents.

Technical data

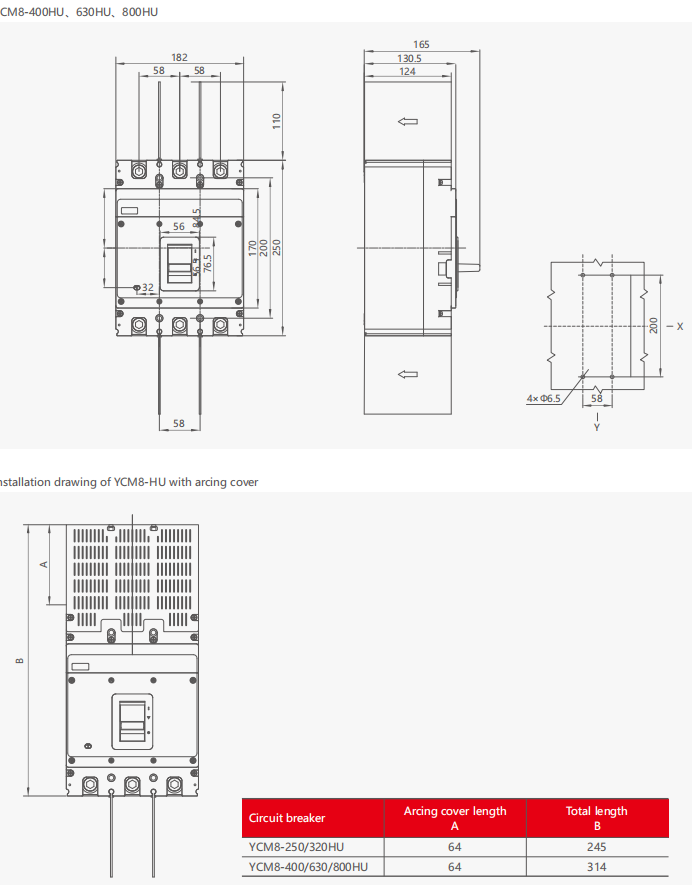

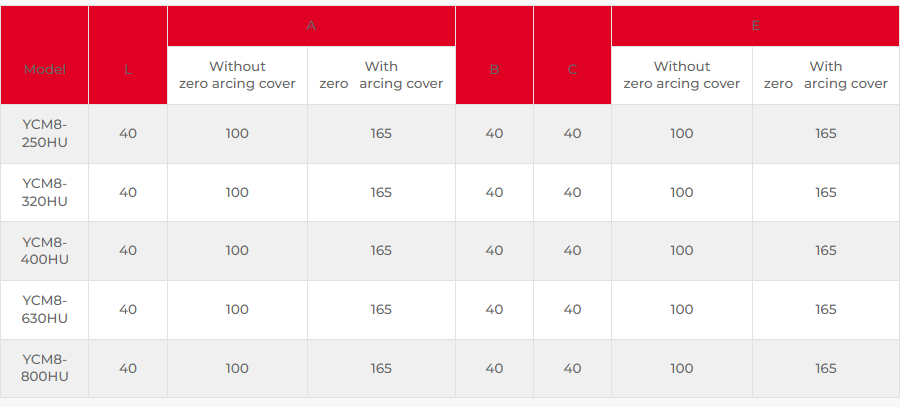

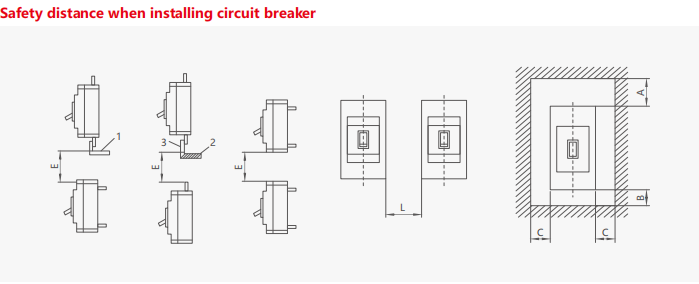

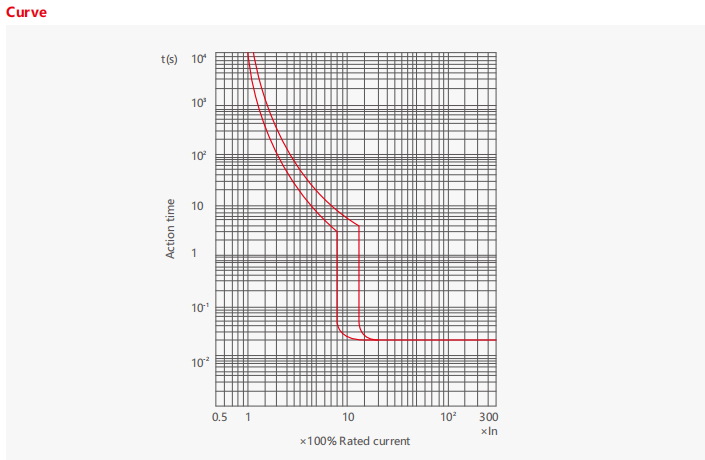

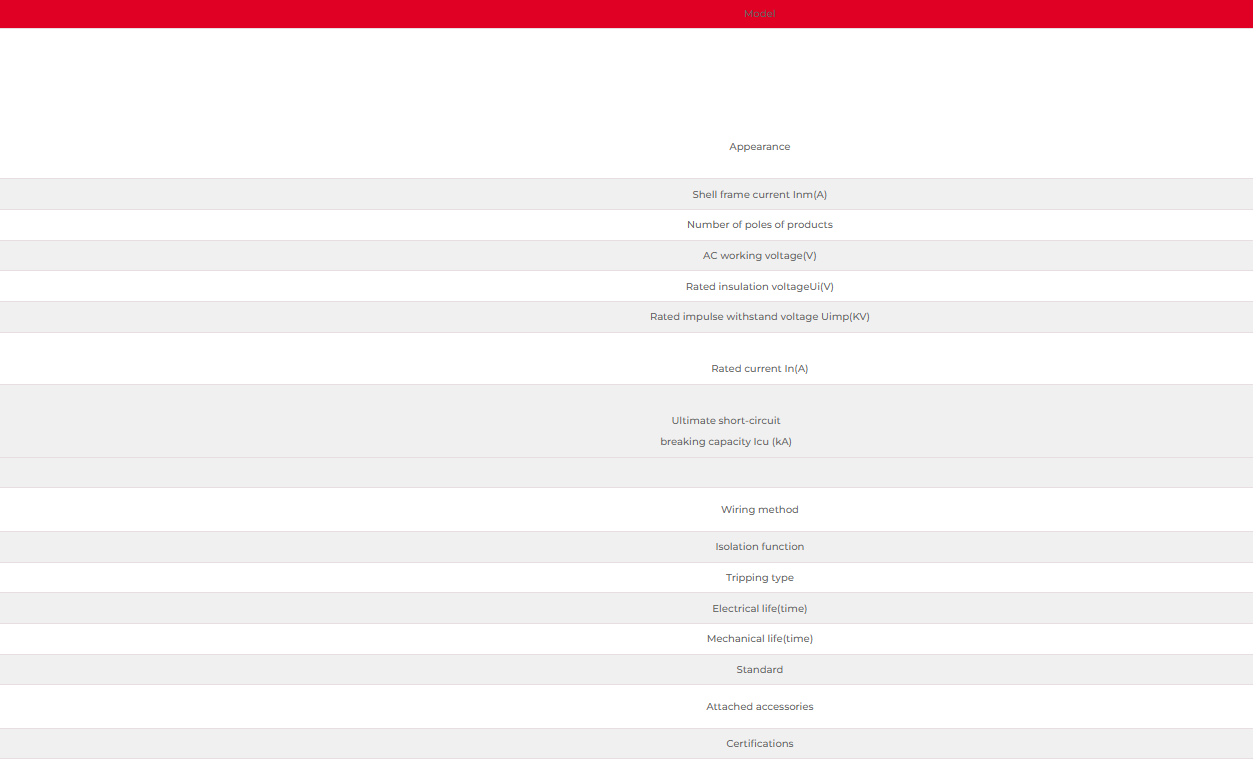

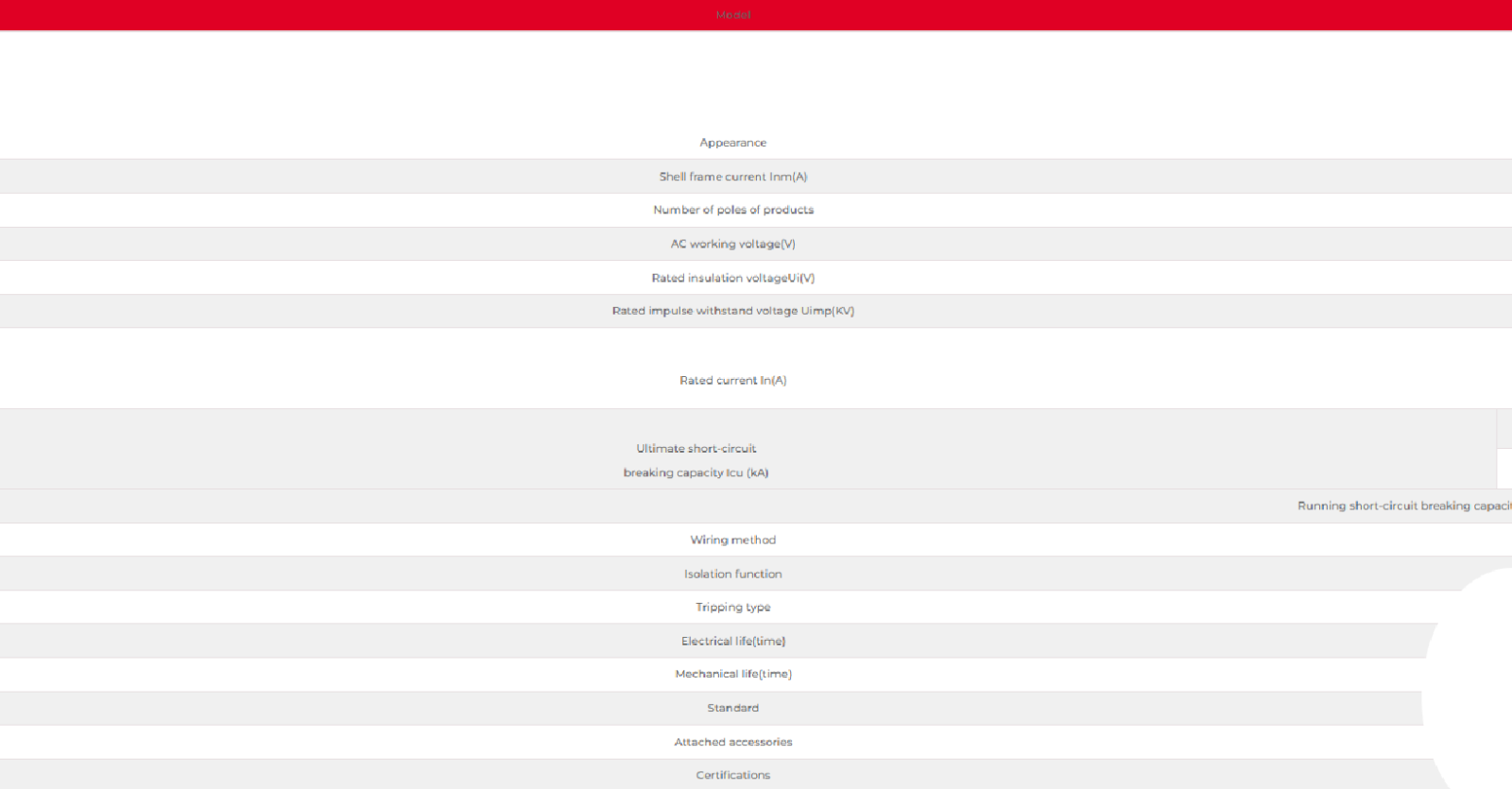

Technical data

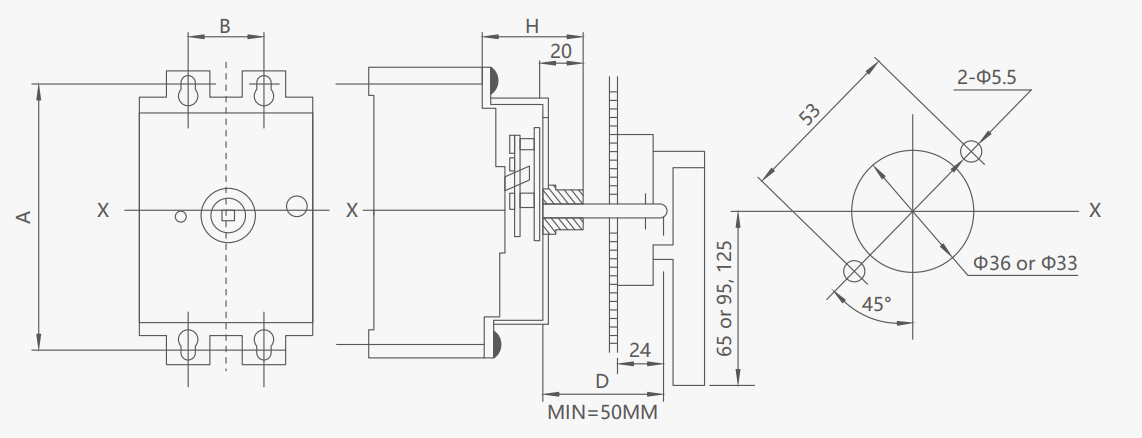

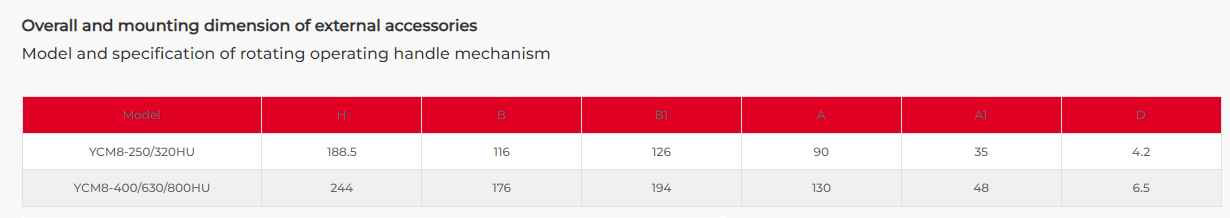

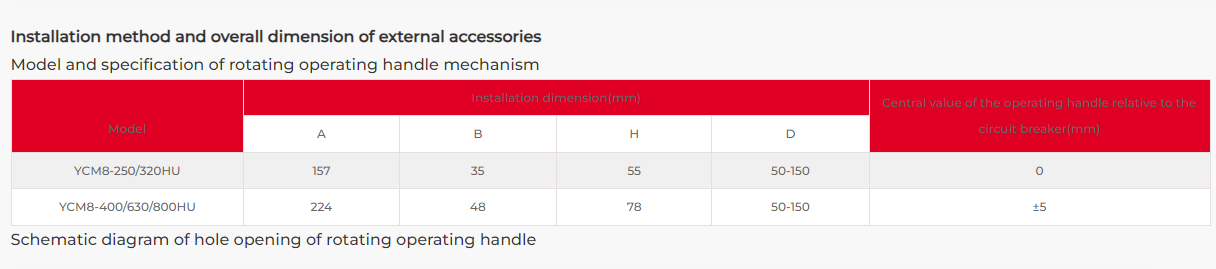

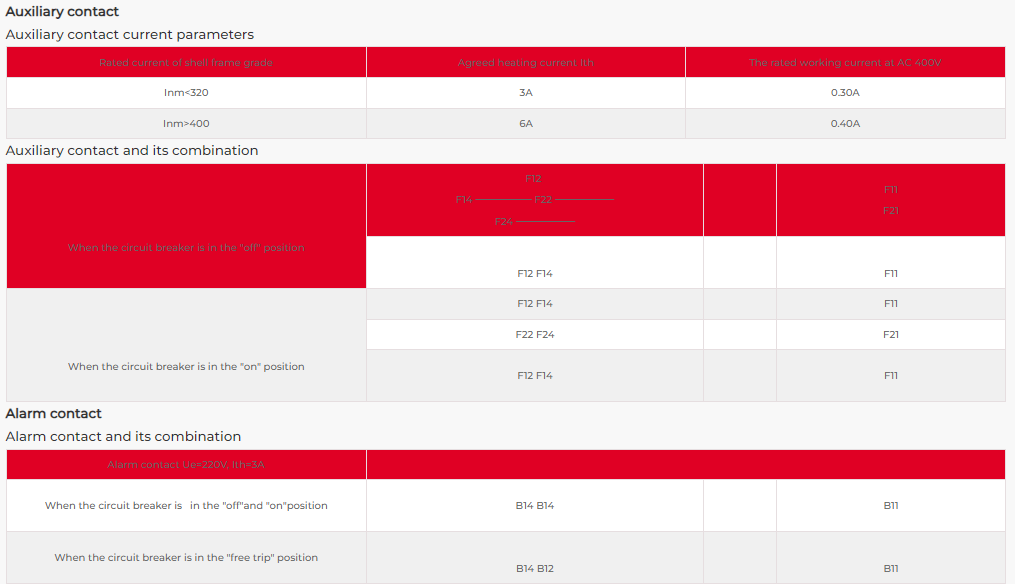

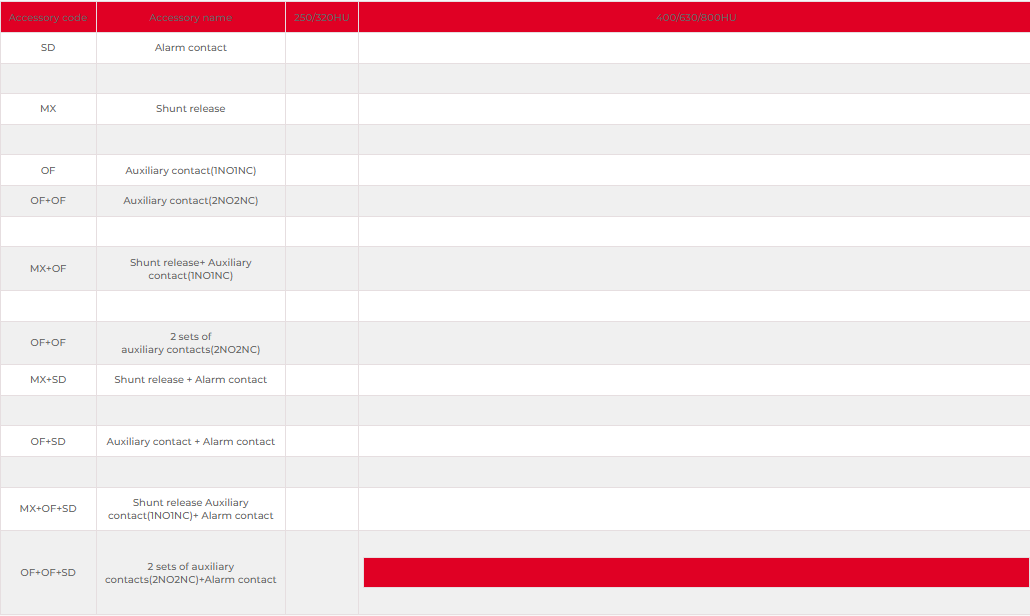

Accessories

Shunt release

Generally installed in the Phase A of the circuit breaker,  when the rated control power voltage is between 70% - 110%, the shunt releaseshall make the circuit breaker trip reliably under all operating conditions.

Control voltage: conventional: AC 50Hz, 110V, 230V, 400V, DC 24V.

Note: when the power supply of the control circuit is DC24V, the following figure is recommended for the design of the shunt control circuit.

KA: DC24V intermediate relay, contact current capacity is 1A

K: the microswitch in series with the coil inside the release aid is a normally closed contact. When the circuit breaker is disconnected, the contact will automatically disconnect and close when it is closed.

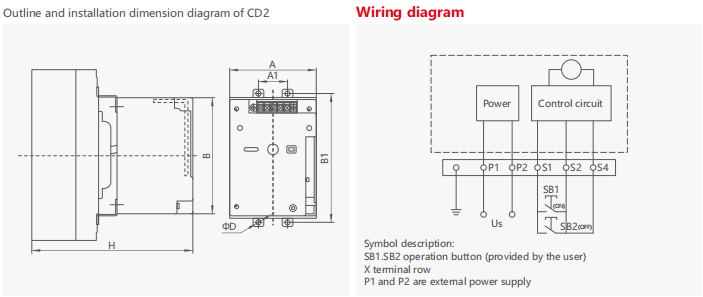

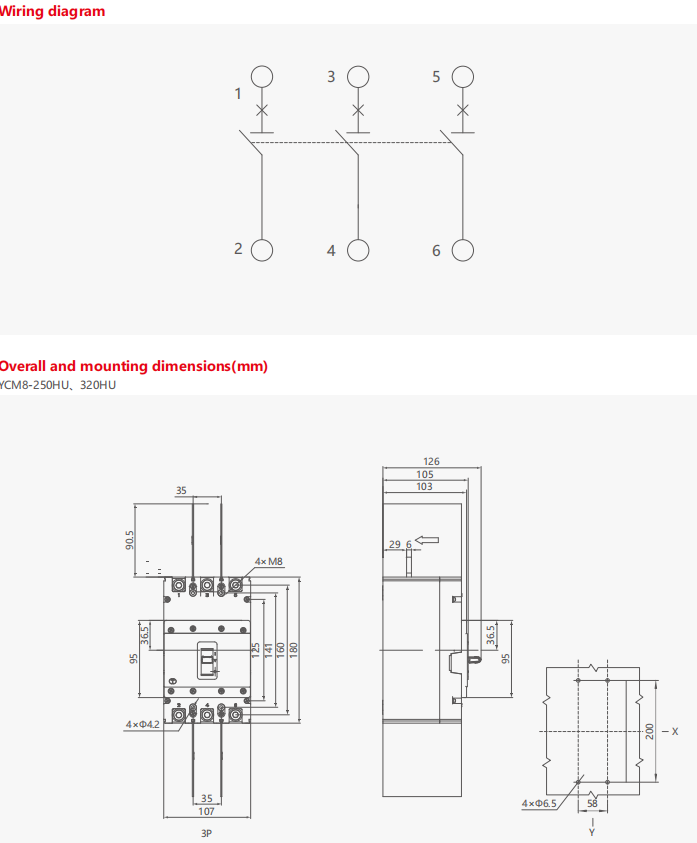

Wiring diagram
