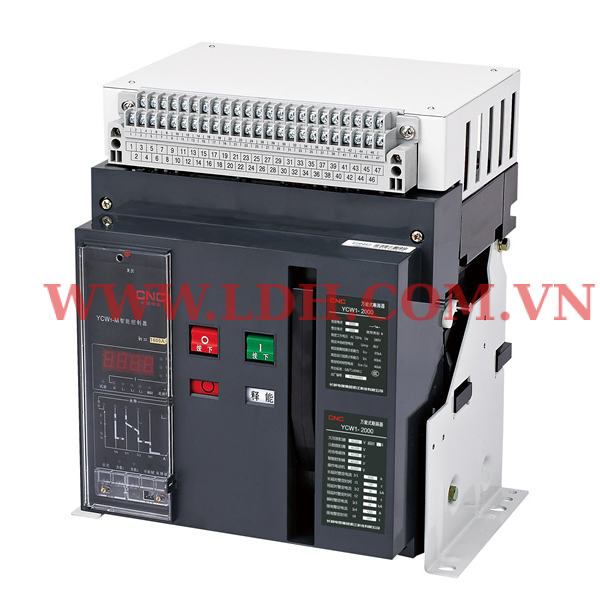

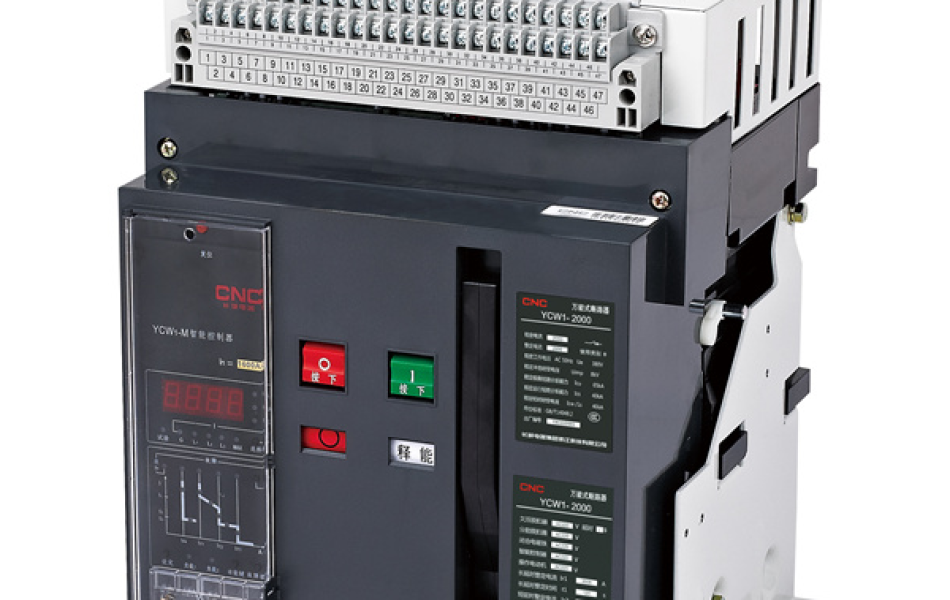

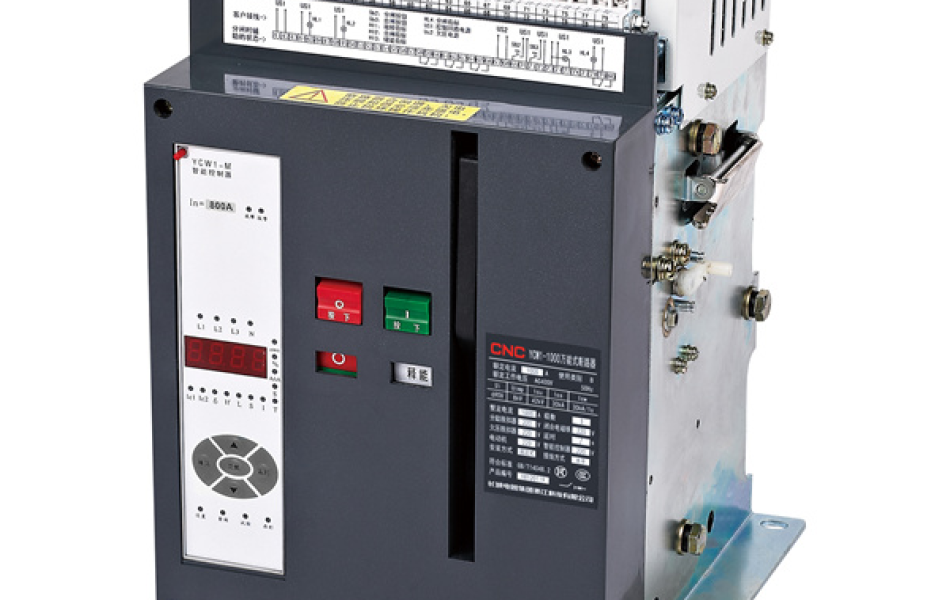

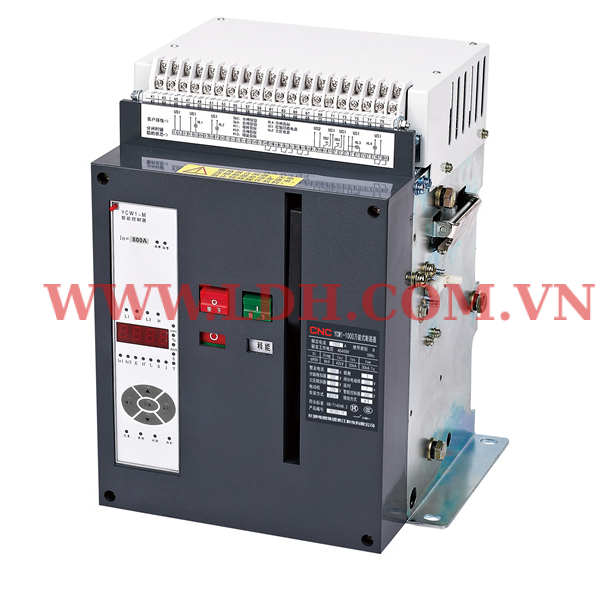

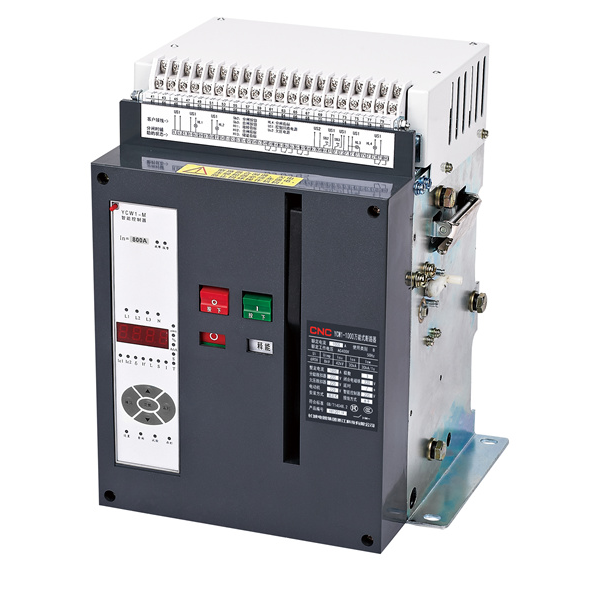

YCW1 Máy cắt không khí ACB

YCW1 Máy cắt không khí ACB được áp dụng cho mạch mạng AC 50Hz, điện áp định mức 400V, 690V và dòng điện định mức từ 630A đến 6300A. Chủ yếu được sử dụng để phân phối năng lượng và bảo vệ mạch và thiết bị cung cấp điện khỏi hiện tượng ngắn mạch, điện áp thấp, lỗi tiếp đất một pha, v.v.

ACB có chức năng bảo vệ thông minh và các bộ phận chính áp dụng chức năng nhả thông minh. Chức năng nhả có thể bảo vệ chọn lọc chính xác, có thể tránh cắt nguồn và cải thiện độ tin cậy của nguồn điện.

Các sản phẩm tuân thủ các tiêu chuẩn IEC60947-1, IEC60947-2.

Product Details

Type designation

1. Rated current in scope of frame current
2000 Type-in: 630A, 800A, 1000A, 1250A, 1600A, 2000A;
3200 Type-in: 2000A, 2500A, 3200A;
6300 Type-in: 4000A, 5000A, 6300A;
2. Pole number
3-default, 4-4 pole
3. Installation
Fixed type-horizontal, vertical

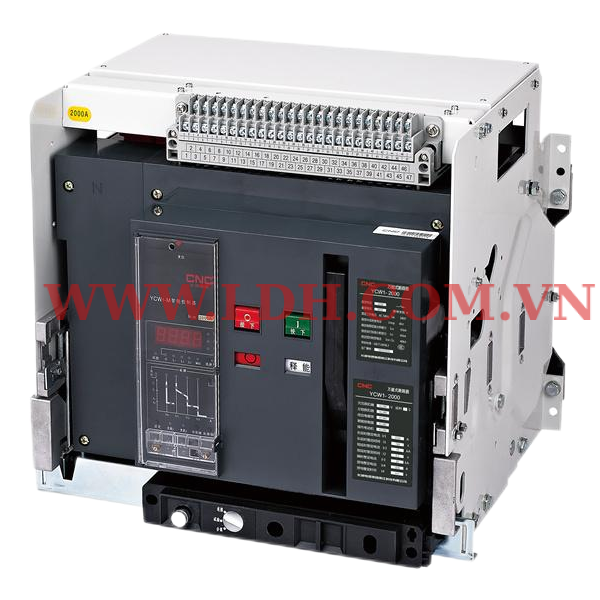

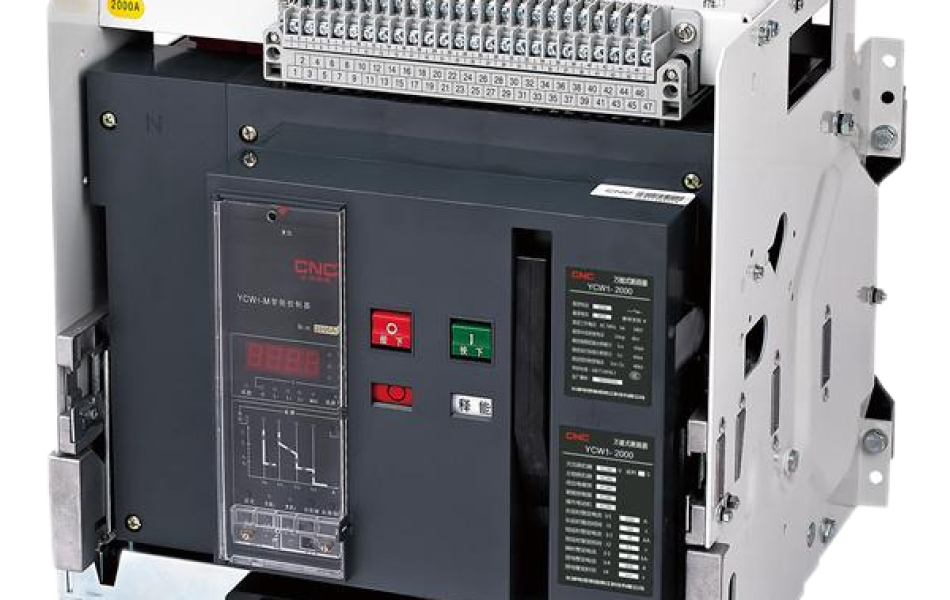

Draw out type-horizonal, vertical
Note: 2000 type have vertical wiring, others are horizontal wiring
4. Control unit
L type-dial switch mode, over-current protection (overload, short delay,
instantaneous).
2M type-digitaldisplay,over-current protection (overload, shortdelay,
instantaneous), 4P or 3P+N have earthing protection (3M type is LCD display).
2H type-communication function, digital display, over-current protection
(overload, short delay, instantaneous), 4P or 3P+N have earthing protection (3H
type is LCD display).
5. Common use accessory
Closing electromagnet-AC230V, AC400V, DC220V
Undervoltage release-AC230V, AC400V, undervoltage instantaneous,
undervoltage time-delay
Release (close) magnetic iron-AC230V, AC400V, DC220V
Electric operation mechanism-AC230V, AC400V, DC110V, DC220V
Auxiliary contact-standard type (4a4b), special type (5a5b, 6a6b)
Note: a-normal open, b-normal close
6. Optional accessory
Mechanical inter-lock:
one circuit breaker (1lock+1key)
two circuit breaker (steel cable inter-lock, connecting rod inter-lock, 2lock+1key)
three circuit breakers (3locks+2keys, connecting rod inter lock)
Automatic power transfer system
Current transformer connected with neutral lead

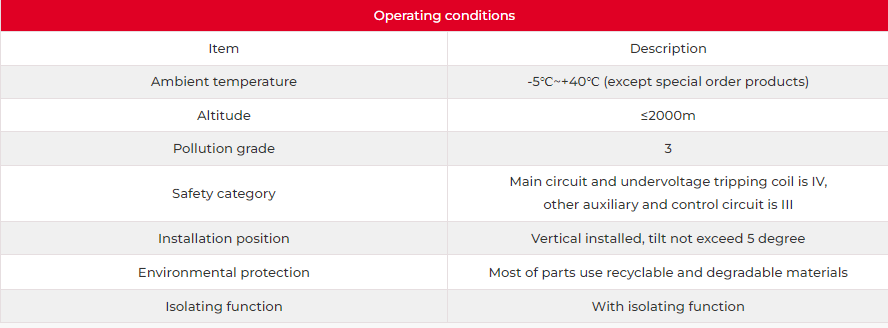

Operation Conditions

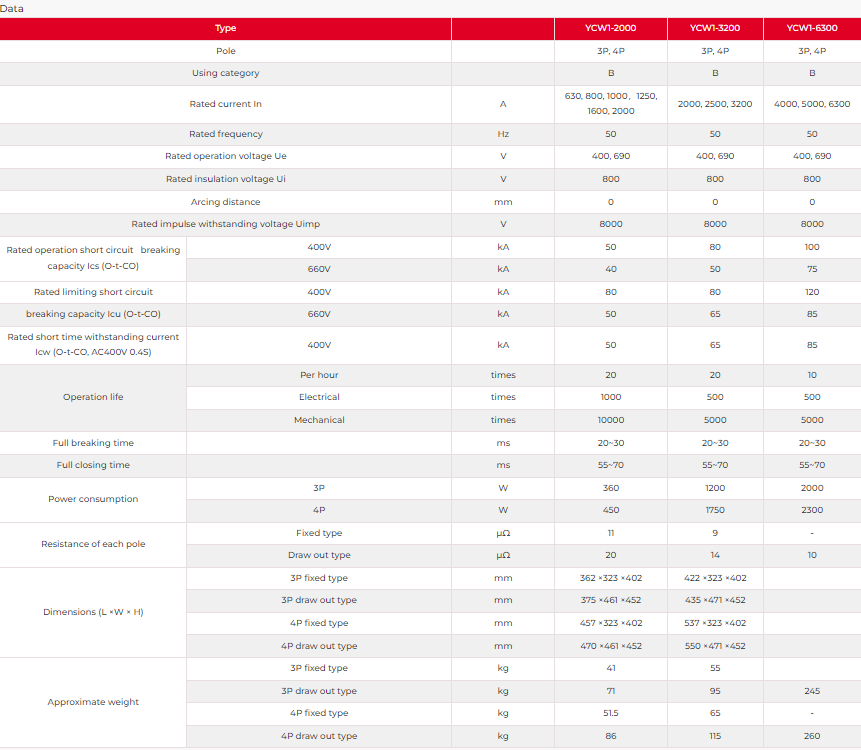

Specifications

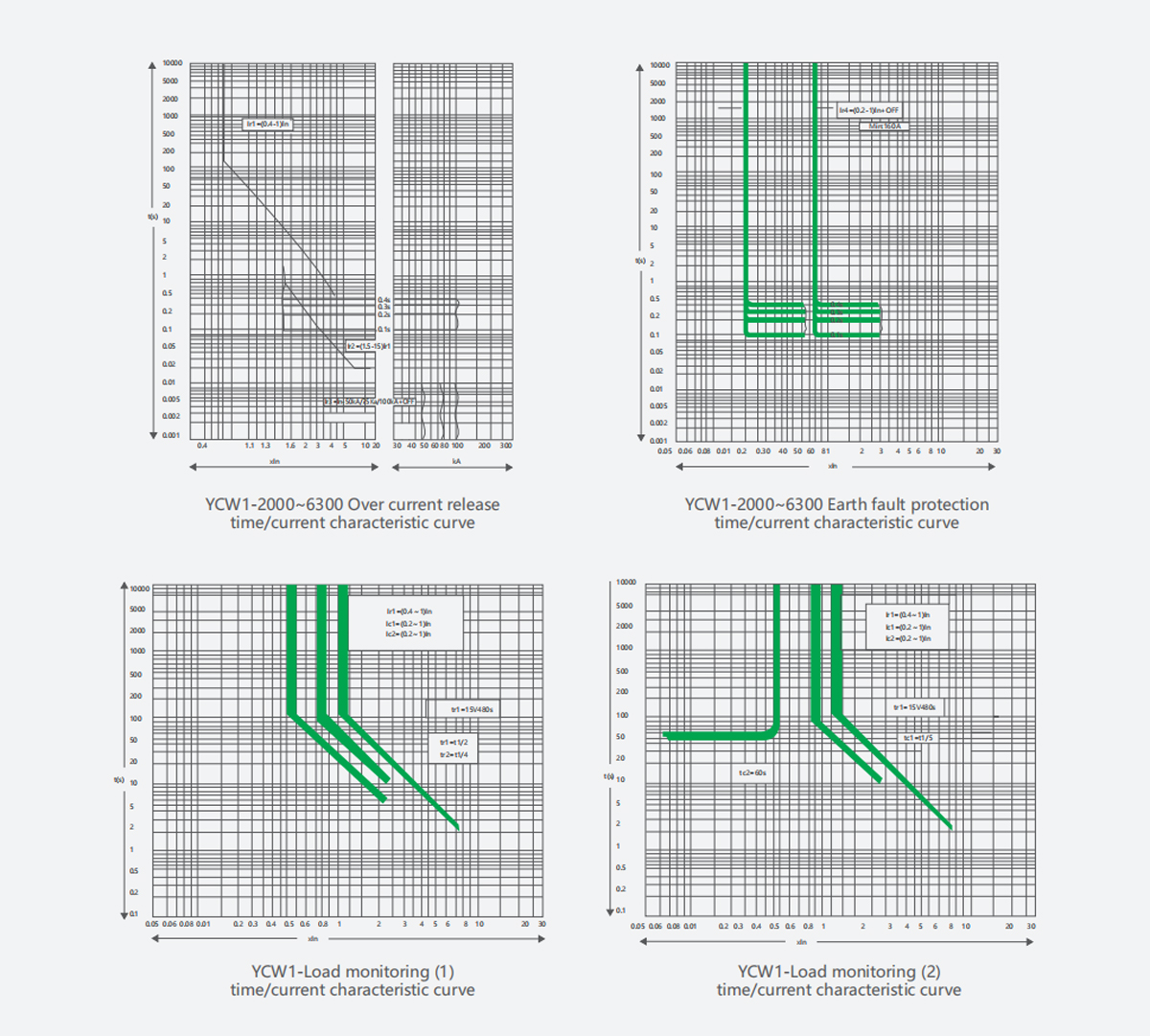

Curves

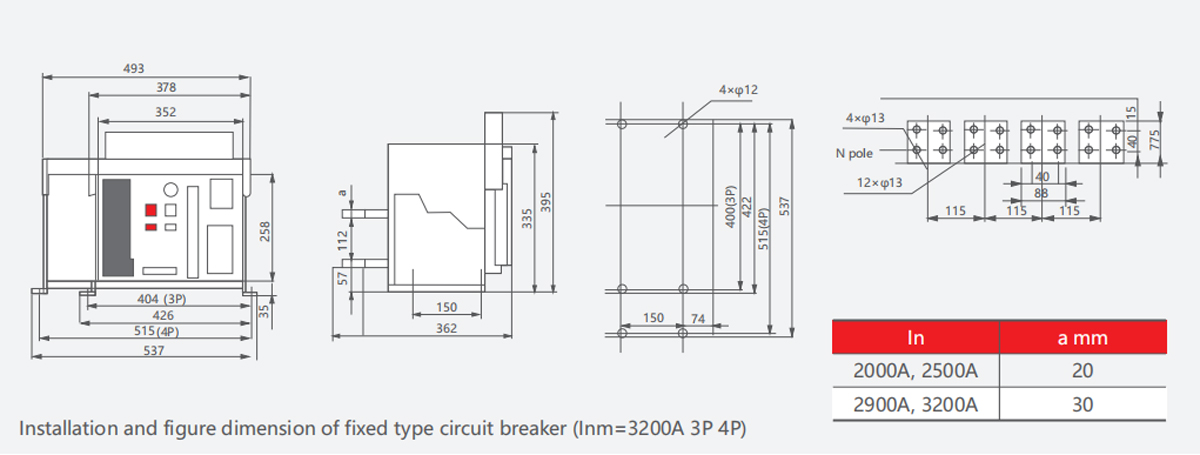

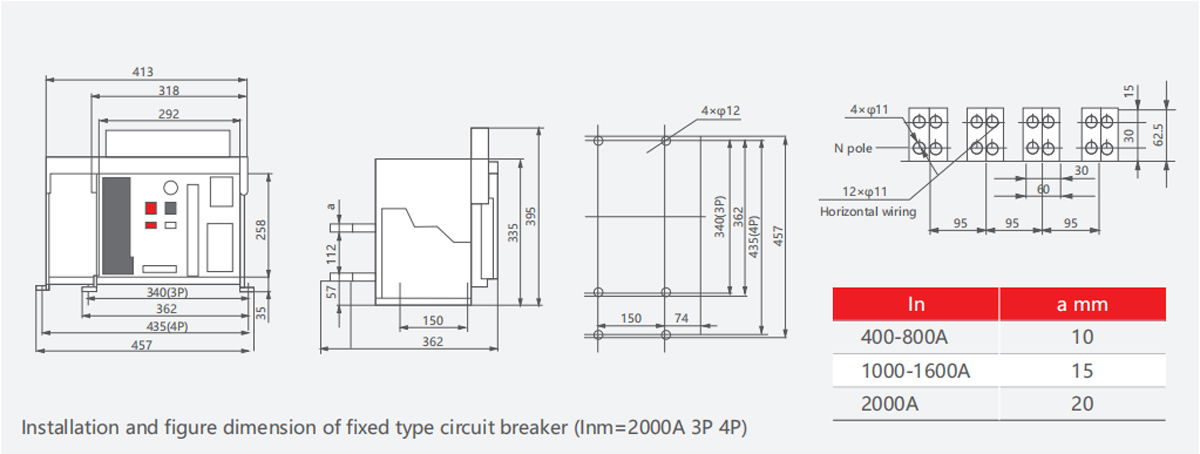

Installation and figure dimension of YCW1-3200A fixed type circuit breaker

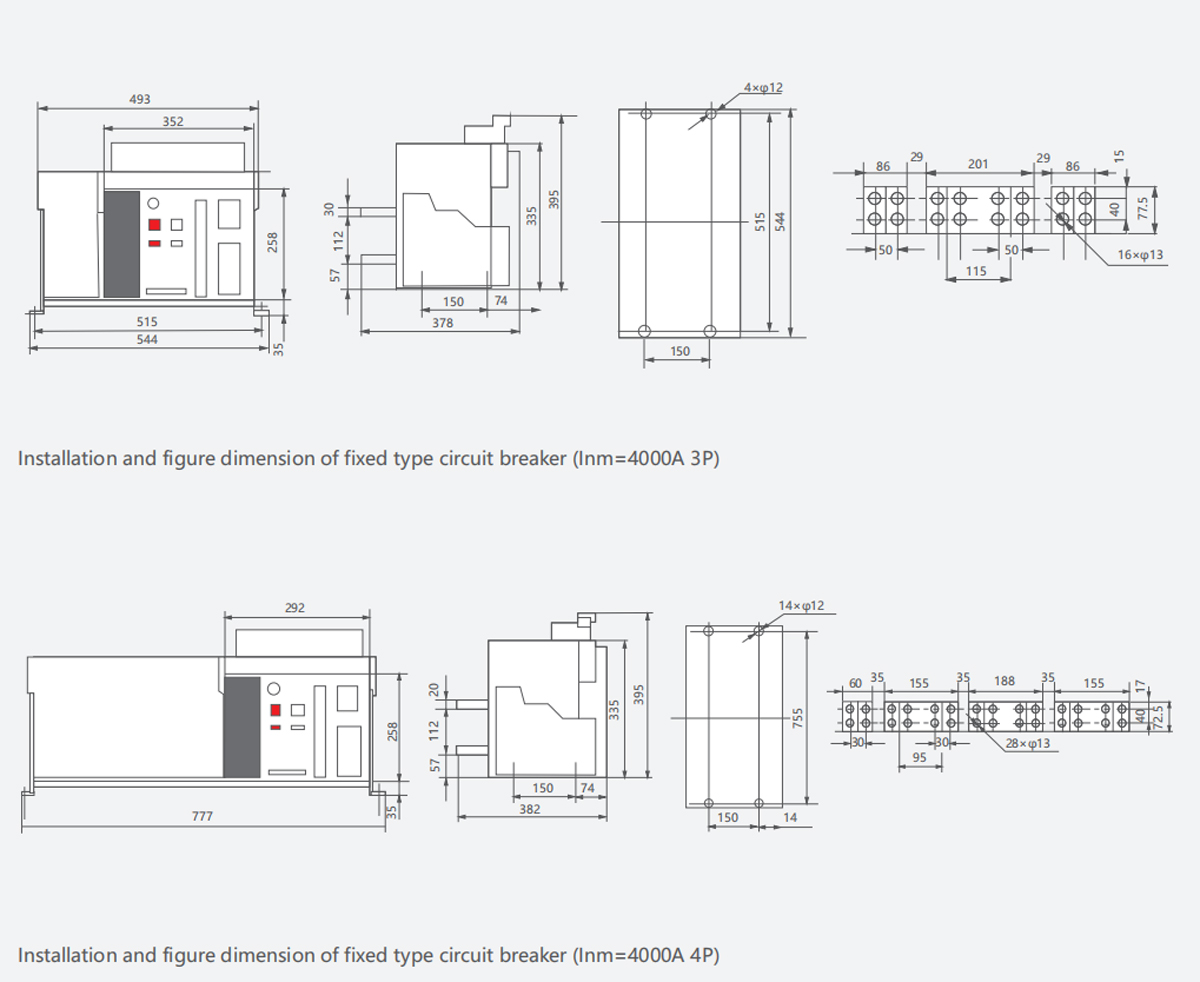

Installation and figure dimension of YCW1-4000A fixed type circuit breaker

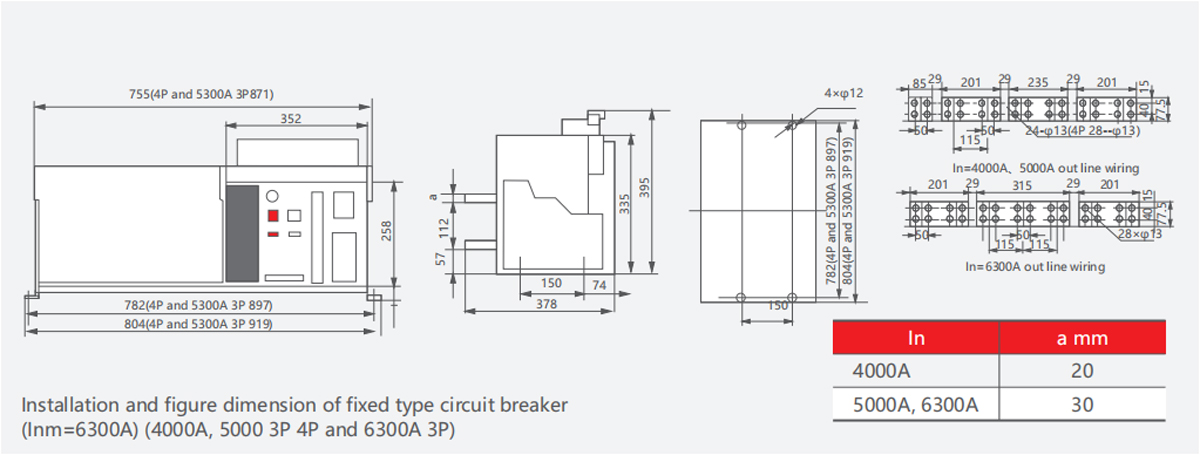

Installation and figure dimension of YCW1-6300A fixed type circuit breaker

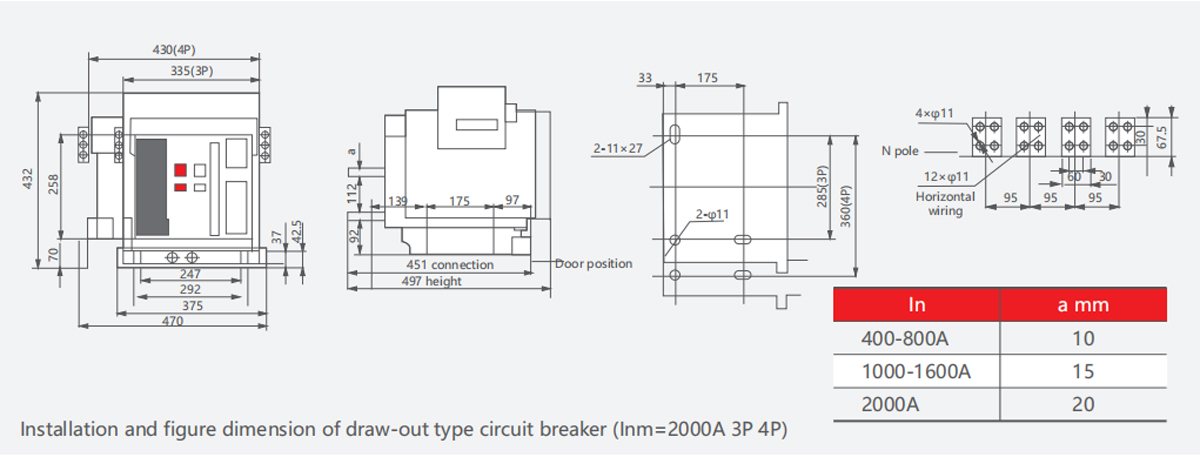

Installation and figure dimension of YCW1-2000A draw-out type circuit breaker

Installation and figure dimension of YCW1-3200A draw-out type circuit breaker

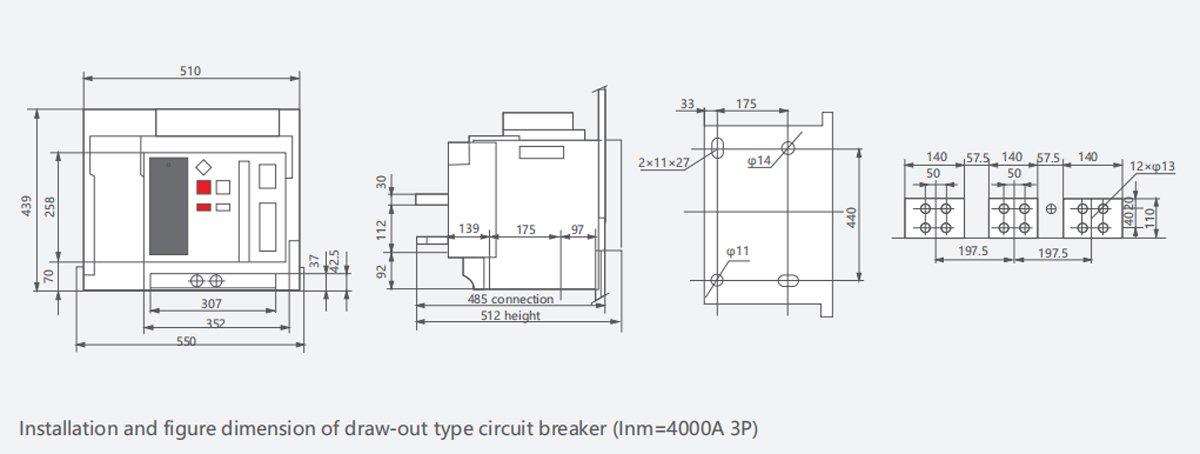

Installation and figure dimension of YCW1-4000A draw-out type circuit breaker

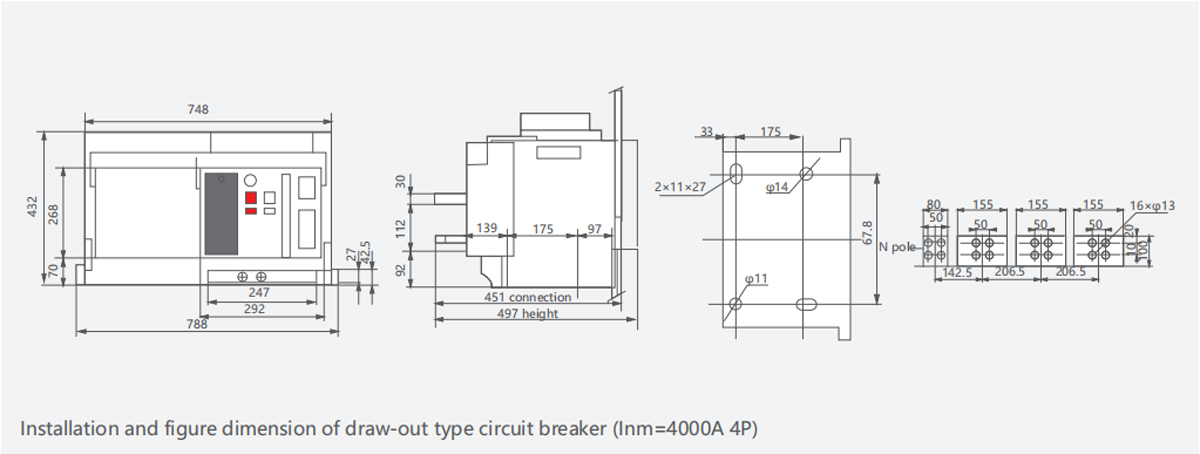

Installation and figure dimension of YCW1-4000A(4P) draw-out type circuit breaker

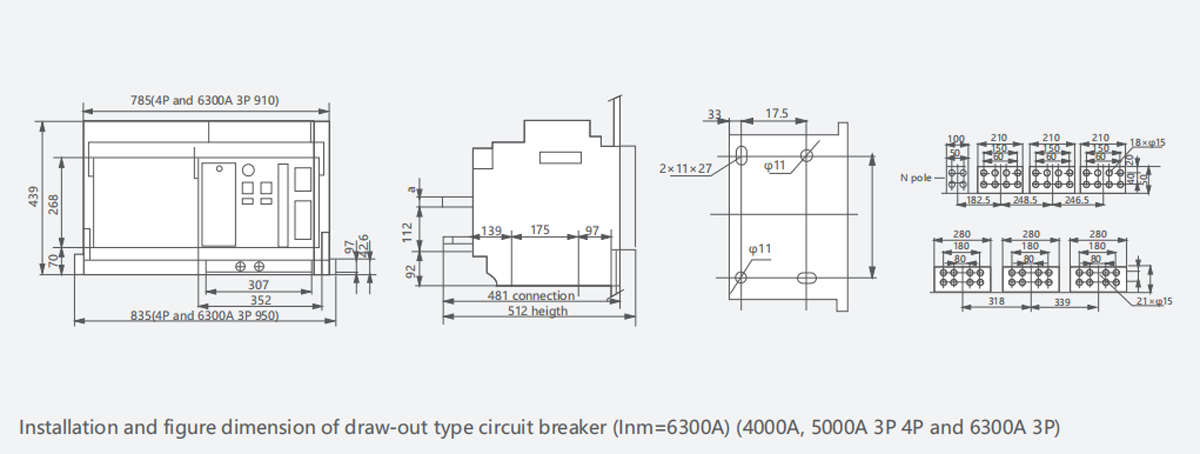

Installation and figure dimension of YCW1-6300A draw-out type circuit breaker

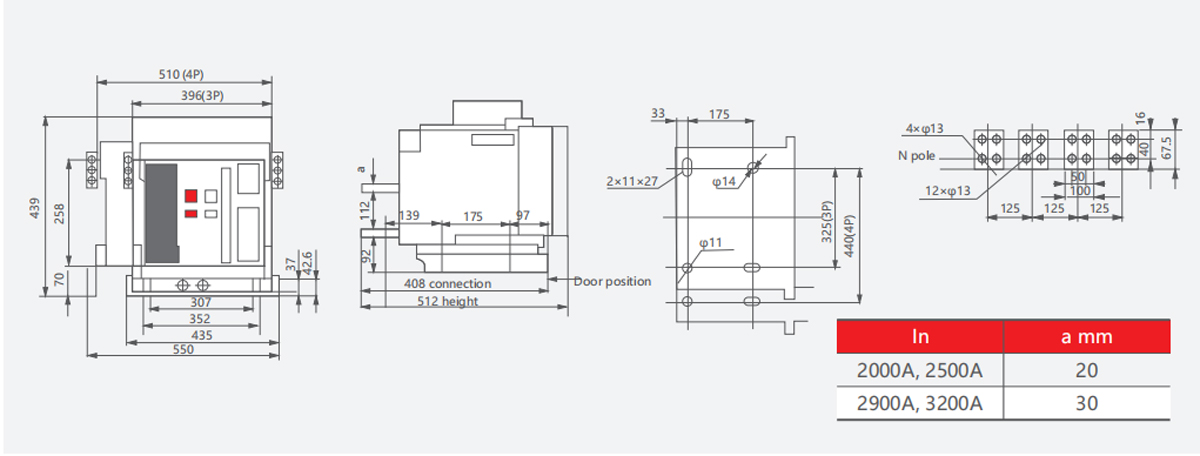

Installation and figure dimension of draw-out type circuit breaker (Inm=3200A 3P 4P)

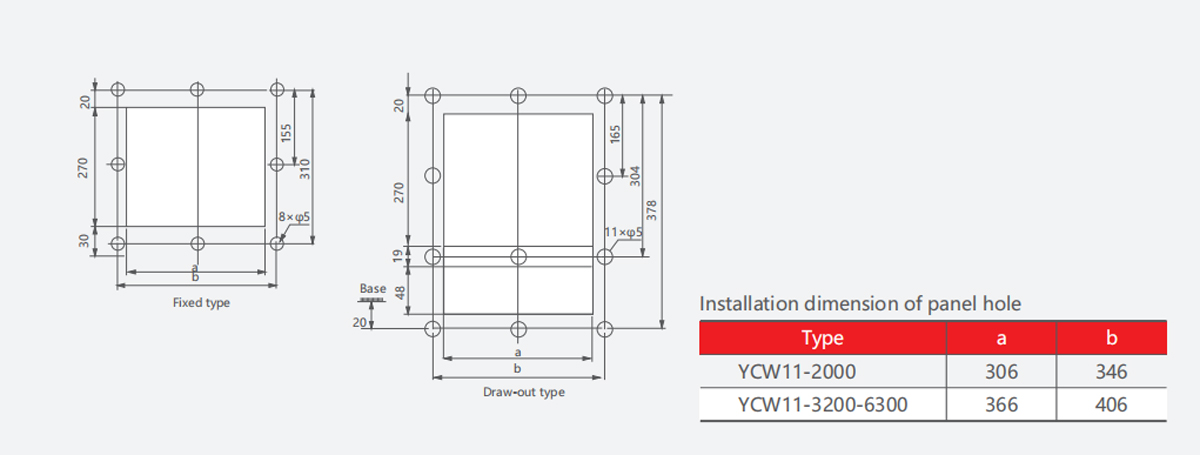

Dimension of panel hole see picture and table Unit:mm

Interlock device of circuit breaker see picture Unit:mm

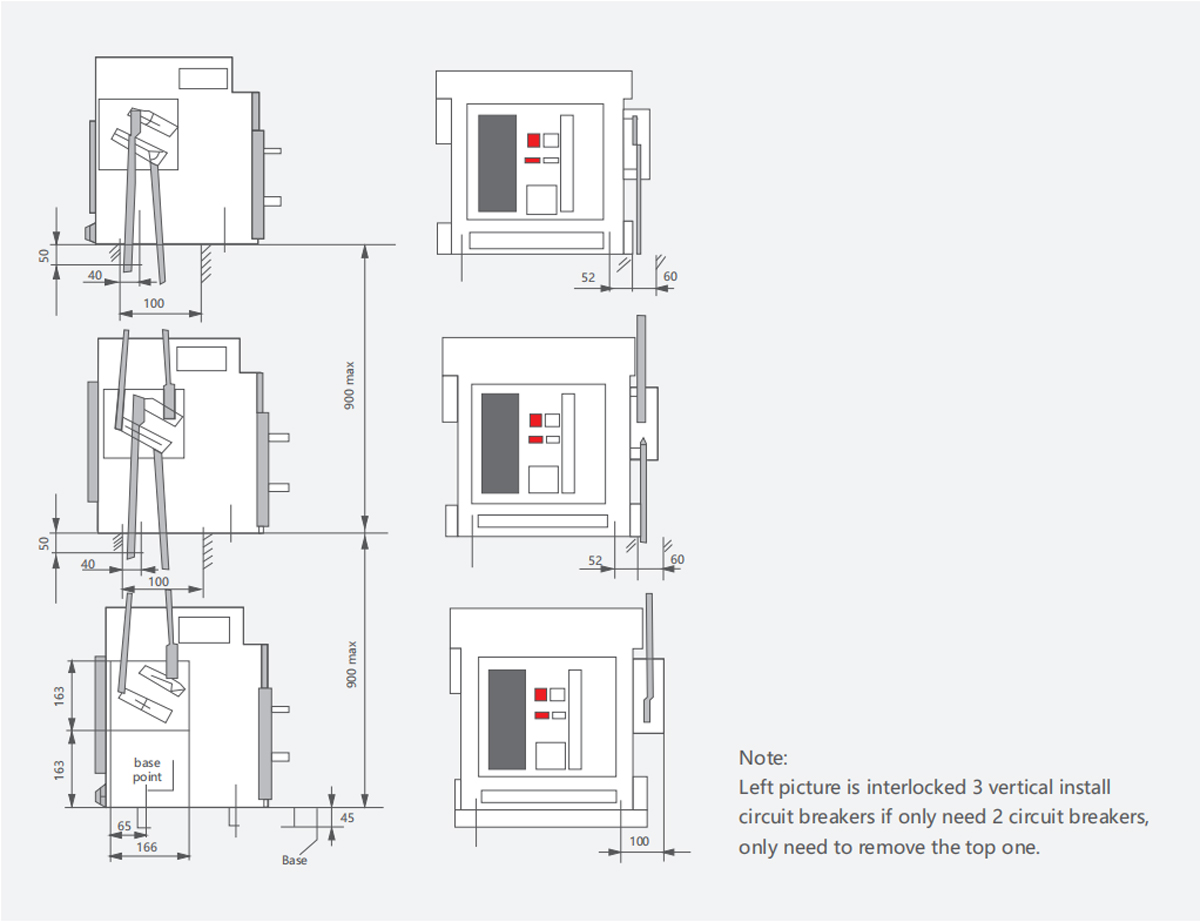

Interlock device of vertical install circuit breaker

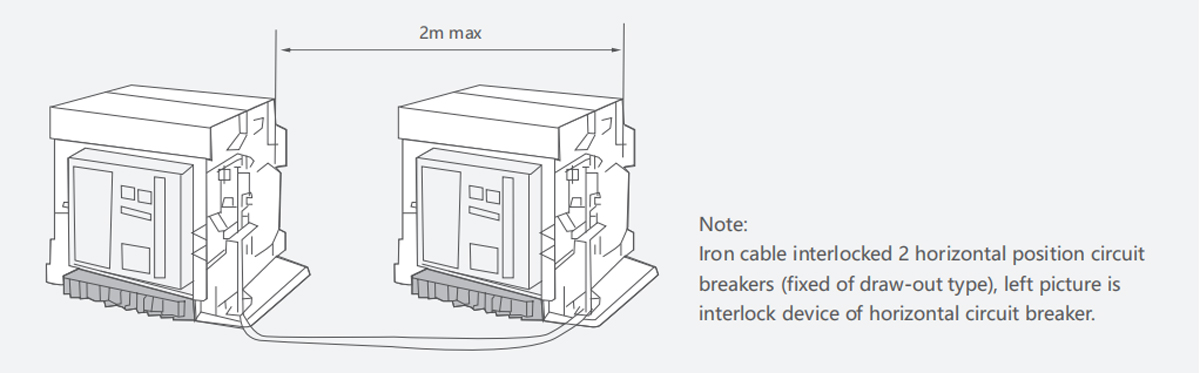

Interlock device of horizontal install circuit breaker

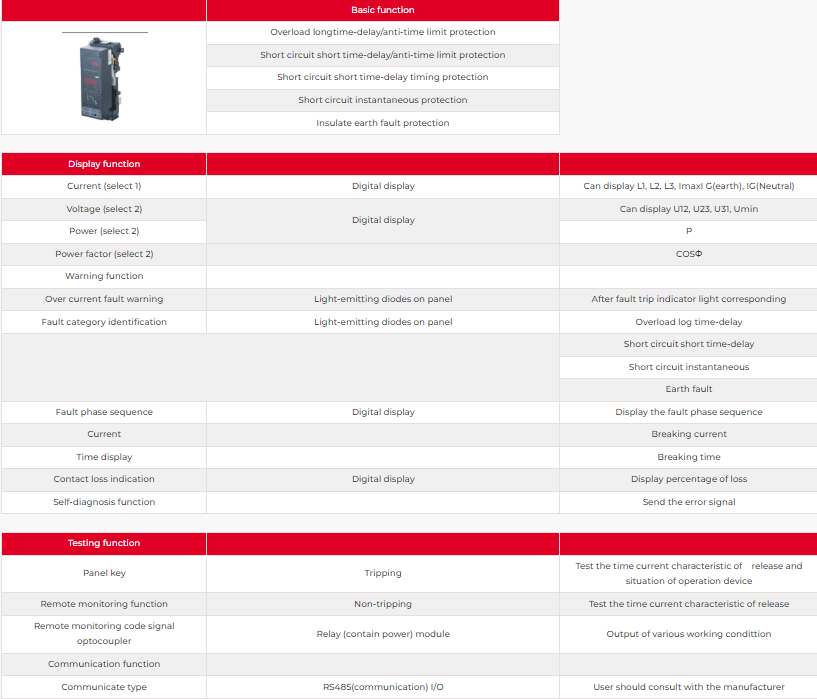

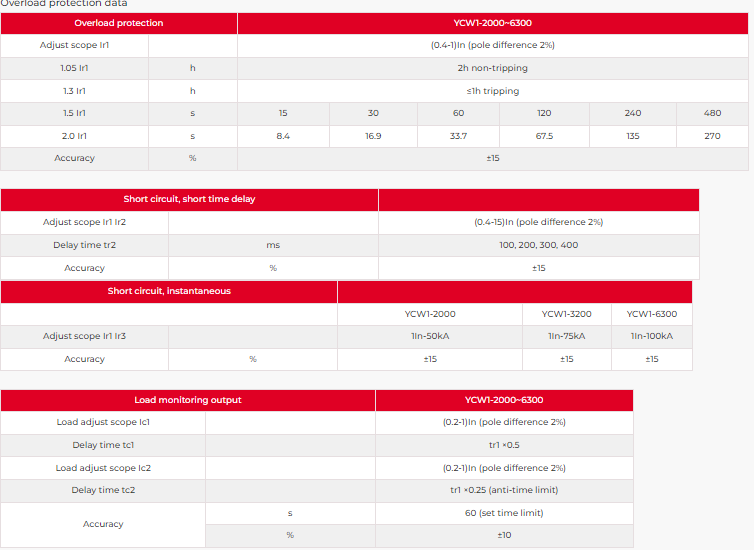

Characteristic of intelligent controller

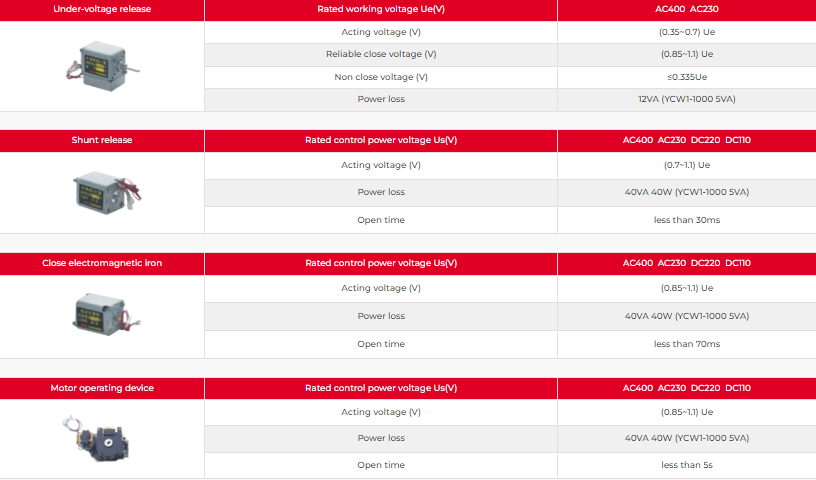

Electrical accessories
